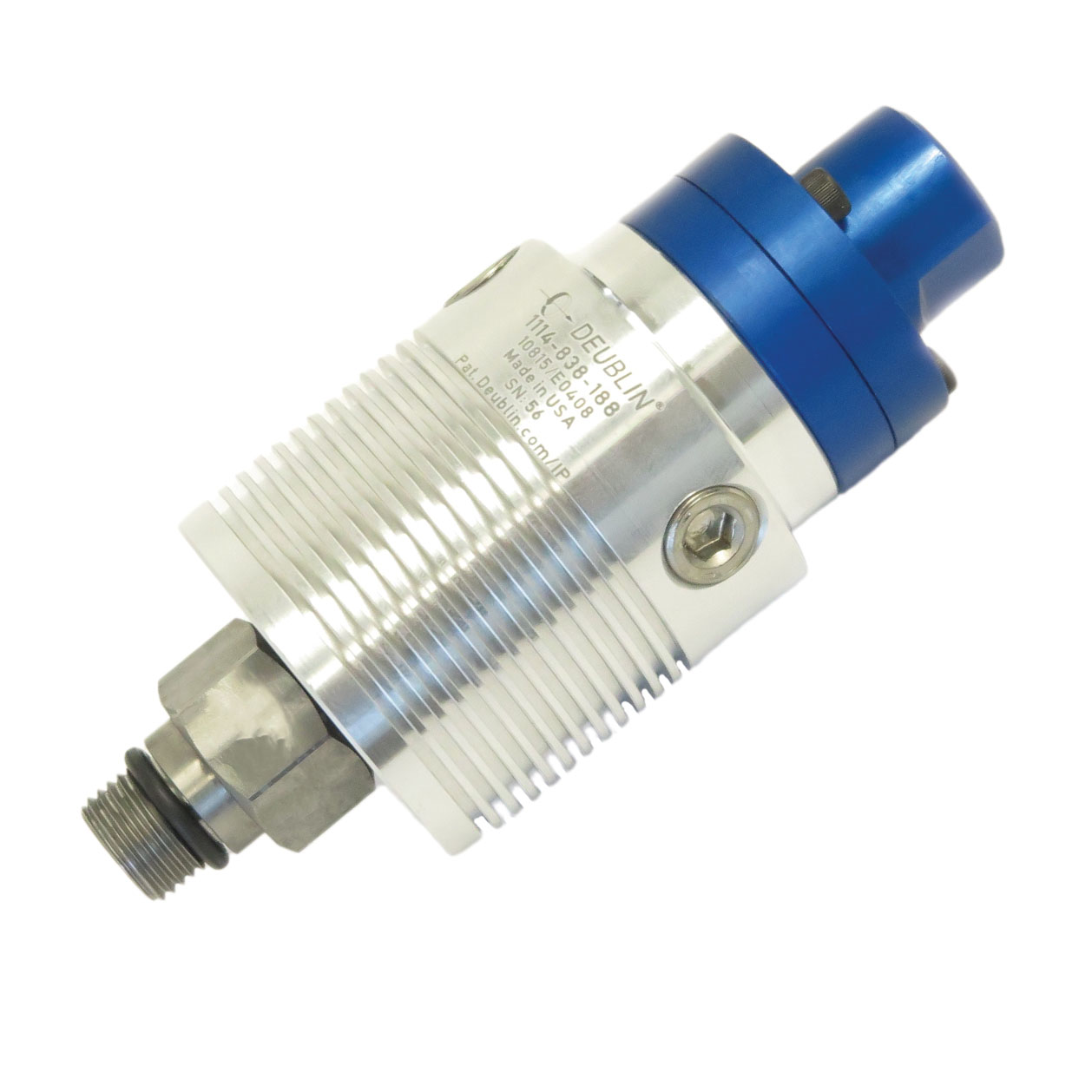

1114-838-188
- Passagem simples para fluido refrigerante de usinagem e ar comprimido seco
- A tecnologia patenteada AutoSense ™ muda automaticamente entre selos fechados e operação de vazamento controlada em resposta ao tipo de fluido
- Rolamentos de esferas de contato angular
- Rotor roscado para fácil instalação
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Polegadas
Métricas

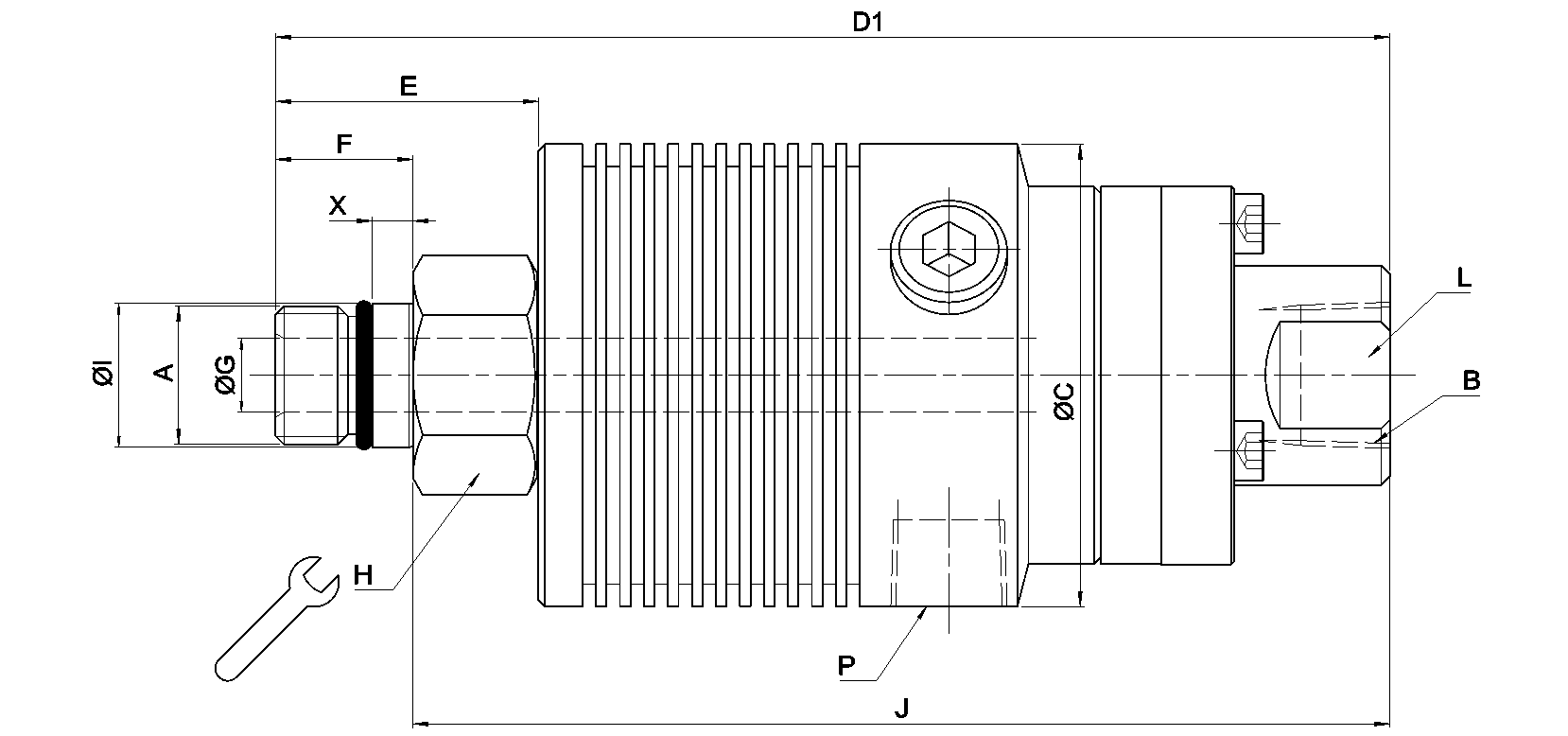

Dimensões
A
M16x1.5 LH
B
3/8"-19 PT
C
2.106"
C
53.5 mm
D1
5.157"
D1
131 mm
E
30 mm
E
1.181"
F
15.9 mm
F
0.626"
G
0.343"
G
8.7 mm
H
0.945"
H
24 mm
I
17.993 mm
I
0.708"
J
115.1 mm
J
4.531"
L
22 mm
L
0.866"
P
PT 1/4"-19
X
0.189"
X
4.8 mm
Condições de Funcionamento
Fluido
MQL / Quantidade mínima de lubrificante, Fluido refrigerante de usinagem, Ar
Ligações do rotor
M16x1.5 LH, 17.993 mm pilot
Ligações do rotor
M16x1.5 LH, 0.708" pilot
Ligações de alimentação
3/8"-19 PT
Ar
Max. Caudal
33.1 CFM
Ar
Max. Caudal
938 l/min
Ar
Max. Pressão
10 bar
Ar
Max. Pressão
150 psi
Ar
Max. Temperatura
71 °C
Ar
Max. Temperatura
160 °F
Fluido refrigerante de usinagem
Max. Caudal
21.7 GPM
Fluido refrigerante de usinagem
Max. Caudal
82 l/min
Fluido refrigerante de usinagem
Max. Pressão
103.4 bar
Fluido refrigerante de usinagem
Max. Pressão
1500 psi
Fluido refrigerante de usinagem
Max. Temperatura
71 °C
Fluido refrigerante de usinagem
Max. Temperatura
160 °F
MQL / Quantidade mínima de lubrificante
Max. Caudal
33.1 CFM
MQL / Quantidade mínima de lubrificante
Max. Caudal
938 l/min
MQL / Quantidade mínima de lubrificante
Max. Pressão
10 bar
MQL / Quantidade mínima de lubrificante
Max. Pressão
150 psi
MQL / Quantidade mínima de lubrificante
Max. Temperatura
71 °C
MQL / Quantidade mínima de lubrificante
Max. Temperatura
160 °F
