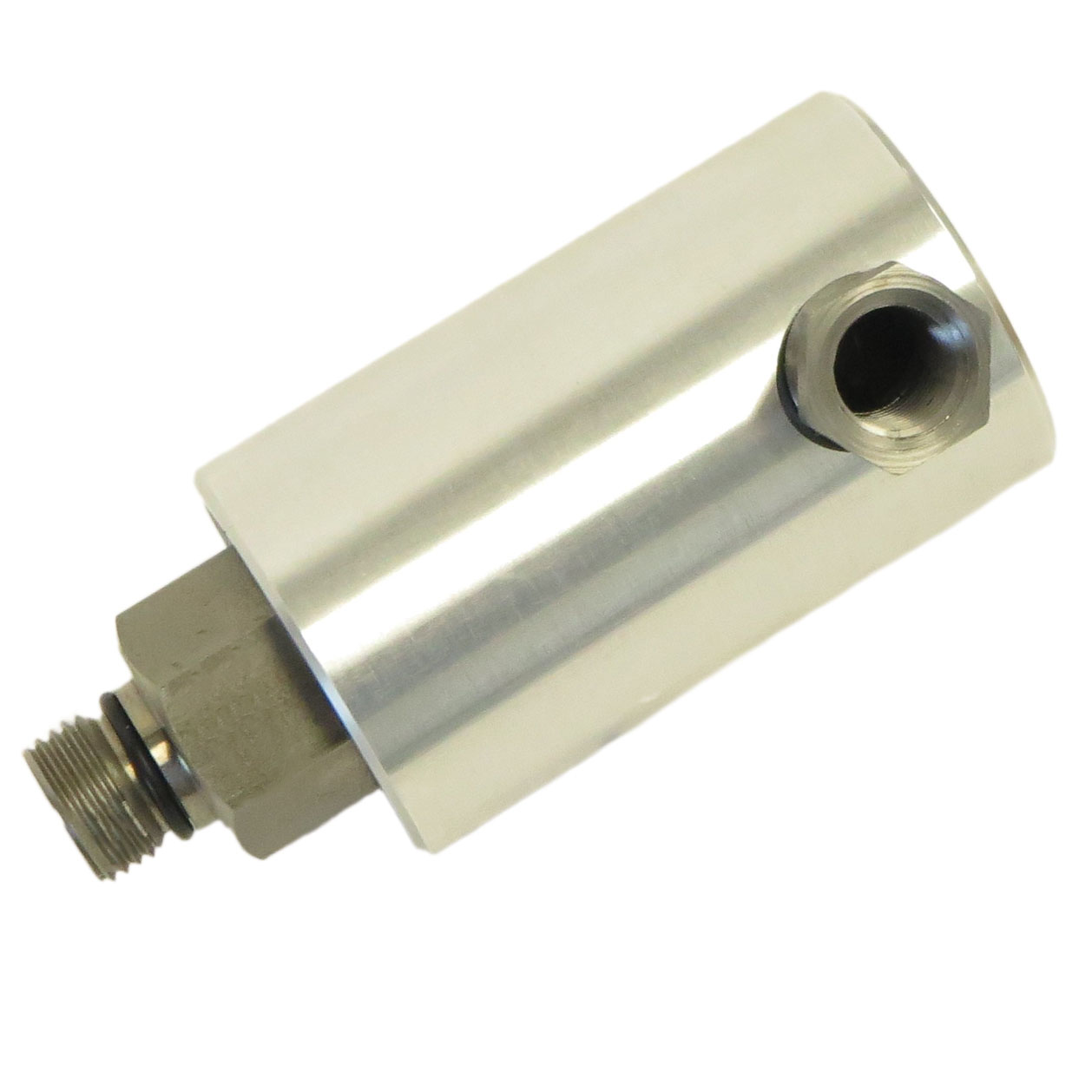

1115-179-345
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Polegadas
Métricas
Dimensões
A
5/8"-18 UNF RH
B
1/4"-18 NPT
C
1.718"
C
43.64 mm
D1
3.937"
D1
100 mm
E
1.063"
E
27 mm
F
0.512"
F
13 mm
G
0.354"
G
9 mm
H
23.8 mm
H
0.937"
I
15.872 mm
I
0.625"
J
74 mm
J
2.913"
X
2 mm
X
0.079"
Condições de Funcionamento
Fluido
Vácuo, Óleo hidráulico, Ar
Ligações do rotor
5/8"-18 UNF RH, 15.872 mm pilot
Ligações do rotor
5/8"-18 UNF RH, 0.625" pilot
Ligações de alimentação
1/4"-18 NPT
Ar
Max. Caudal
90 CFM
Ar
Max. Caudal
2549 l/min
Ar
Max. Pressão
10 bar
Ar
Max. Pressão
150 psi
Ar
Max. Temperatura
121 °C
Ar
Max. Temperatura
250 °F
Óleo hidráulico
Max. Caudal
3.3 GPM
Óleo hidráulico
Max. Caudal
12.5 l/min
Óleo hidráulico
Max. Pressão
34.5 bar
Óleo hidráulico
Max. Pressão
500 psi
Óleo hidráulico
Max. Temperatura
121 °C
Óleo hidráulico
Max. Temperatura
250 °F
Vácuo
Max. Pressão
-0.95 bar
Vácuo
Max. Pressão
-13.75 psi
Vácuo
Max. Temperatura
121 °C
Vácuo
Max. Temperatura
250 °F
