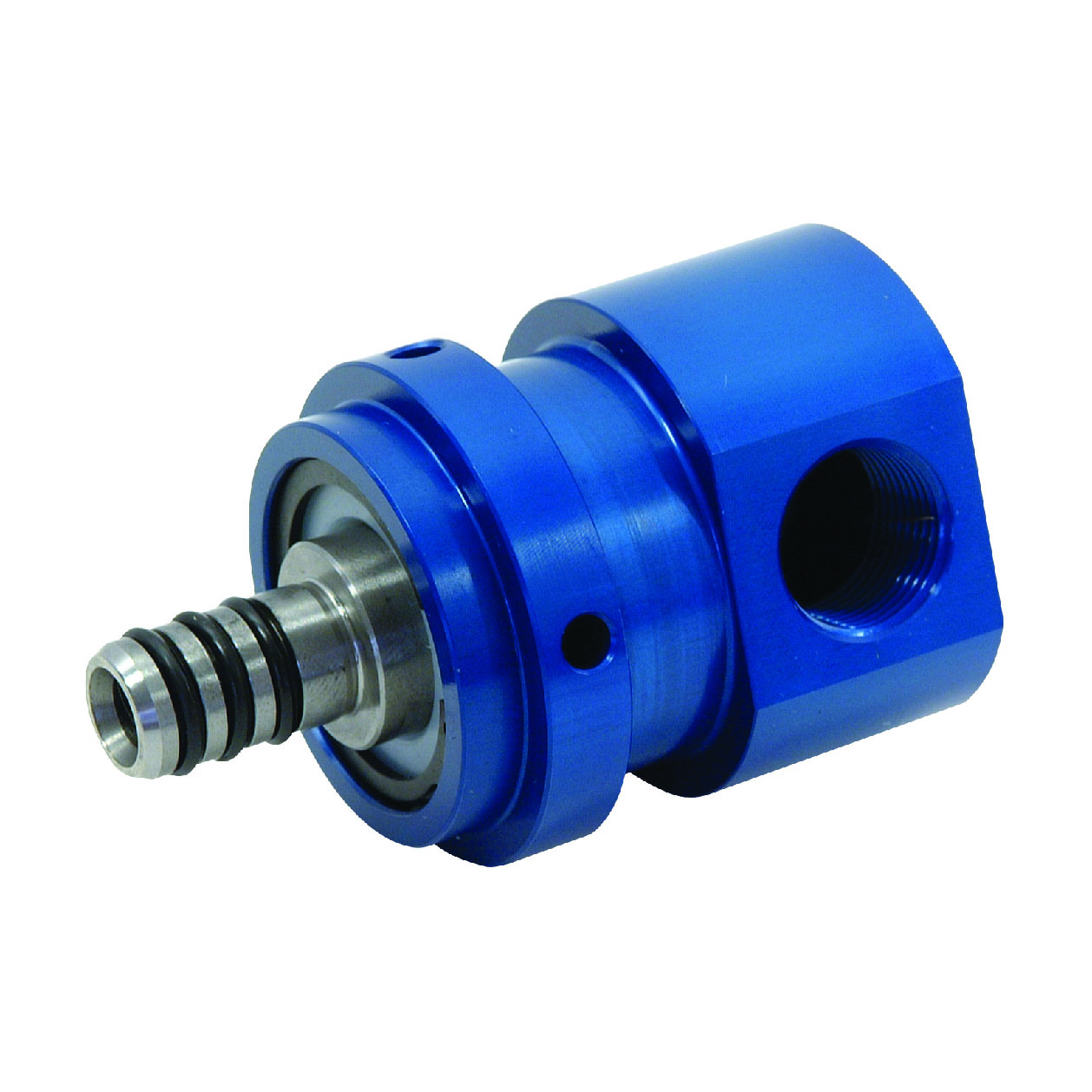

1117-792
- Passagem simples para fluido refrigerante de usinagem ou MQL
- Selos fechados para linhas transfer e aplicações similares
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- O tamanho compacto pode ser adaptado para instalações personalizadas
- Carcaça em alumínio anodizado resistente a corrosão
Polegadas
Métricas

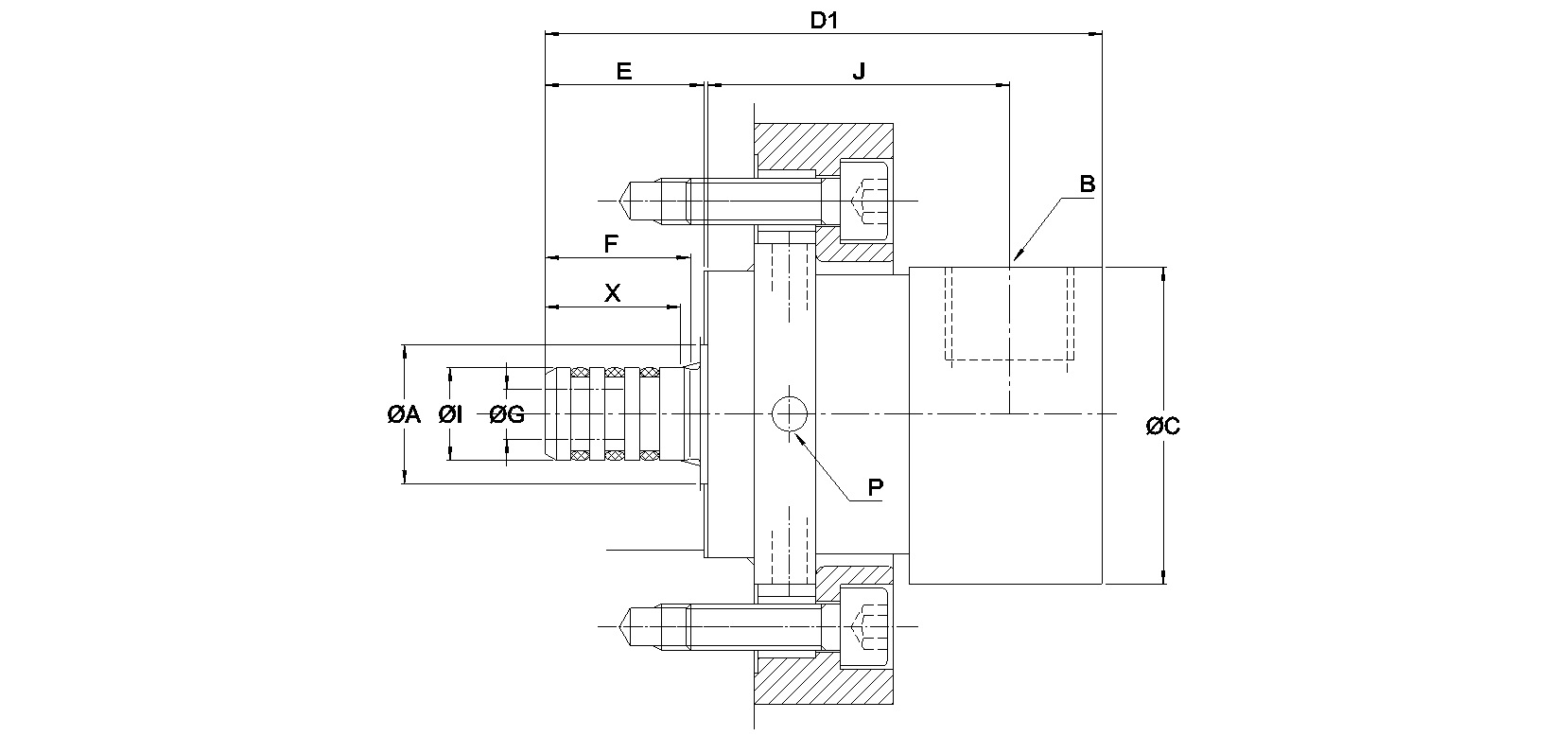

Dimensões
A
0.709"
A
18 mm
B
G 3/8"-19
C
1.732"
C
44 mm
D1
71 mm
D1
2.795"
E
20.25 mm
E
0.797"
F
0.758"
F
19.25 mm
G
0.268"
G
6.8 mm
I
0.472"
I
11.984 mm
J
1.535"
J
39 mm
P
Non-Threaded
X
20 mm
X
0.787"
Condições de Funcionamento
Fluido
MQL / Quantidade mínima de lubrificante, Fluido refrigerante de usinagem
Ligações do rotor
O-ring, 11.984 mm pilot
Ligações do rotor
O-ring, 0.472" pilot
Ligações de alimentação
G 3/8"-19
Fluido refrigerante de usinagem
Max. Caudal
21.6 GPM
Fluido refrigerante de usinagem
Max. Caudal
81.8 l/min
Fluido refrigerante de usinagem
Max. Pressão
140 bar
Fluido refrigerante de usinagem
Max. Pressão
2030 psi
Fluido refrigerante de usinagem
Max. Temperatura
121 °C
Fluido refrigerante de usinagem
Max. Temperatura
250 °F
MQL / Quantidade mínima de lubrificante
Max. Caudal
72.1 CFM
MQL / Quantidade mínima de lubrificante
Max. Caudal
2040 l/min
MQL / Quantidade mínima de lubrificante
Max. Pressão
10 bar
MQL / Quantidade mínima de lubrificante
Max. Pressão
150 psi
MQL / Quantidade mínima de lubrificante
Max. Temperatura
71 °C
MQL / Quantidade mínima de lubrificante
Max. Temperatura
160 °F
