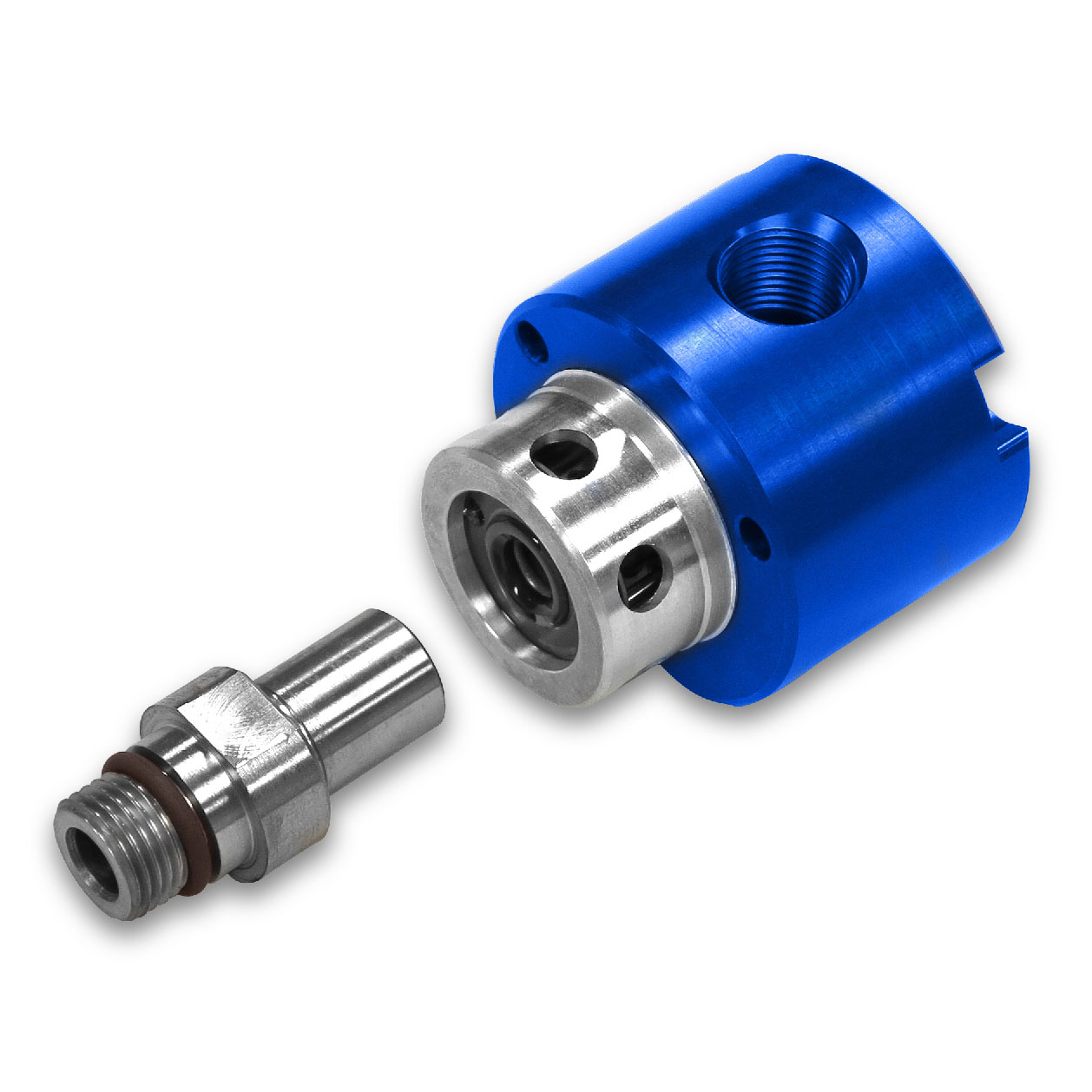

1121-300-345
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O curso de abertura pop-off ultra-curto de 0,1 mm restringe a drenagem do fluido refrigerante de usinagem residual durante a troca da ferramenta
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Polegadas
Métricas
Dimensões
![](/-/media/API-Sync-Assets/DIM/doc-3378.png)
A
M16x1.5 LH
B
3/8"-19 PT
C
54 mm
C
2.126"
D1
3.858"
D1
98 mm
E
1.61"
E
40.9 mm
F
0.63"
F
16 mm
G
8.5 mm
G
0.335"
H
0.827"
H
21 mm
I
17.993 mm
I
0.708"
J
2.559"
J
65 mm
K
3/8"-19 PT
P
Non-Threaded
X
0.197"
X
5 mm
Condições de Funcionamento
Fluido
MQL / Quantidade mínima de lubrificante, Fluido refrigerante de usinagem
Ligações do rotor
M16x1.5 LH, 17.993 mm pilot
Ligações do rotor
M16x1.5 LH, 0.708" pilot
Ligações de alimentação
3/8"-19 PT
Fluido refrigerante de usinagem
Max. Caudal
6.8 GPM
Fluido refrigerante de usinagem
Max. Caudal
25.7 l/min
Fluido refrigerante de usinagem
Max. Pressão
140 bar
Fluido refrigerante de usinagem
Max. Pressão
2030 psi
Fluido refrigerante de usinagem
Max. Temperatura
71 °C
Fluido refrigerante de usinagem
Max. Temperatura
160 °F
MQL / Quantidade mínima de lubrificante
Max. Caudal
21.5 CFM
MQL / Quantidade mínima de lubrificante
Max. Caudal
608 l/min
MQL / Quantidade mínima de lubrificante
Max. Pressão
10 bar
MQL / Quantidade mínima de lubrificante
Max. Pressão
150 psi
MQL / Quantidade mínima de lubrificante
Max. Temperatura
71 °C
MQL / Quantidade mínima de lubrificante
Max. Temperatura
160 °F
