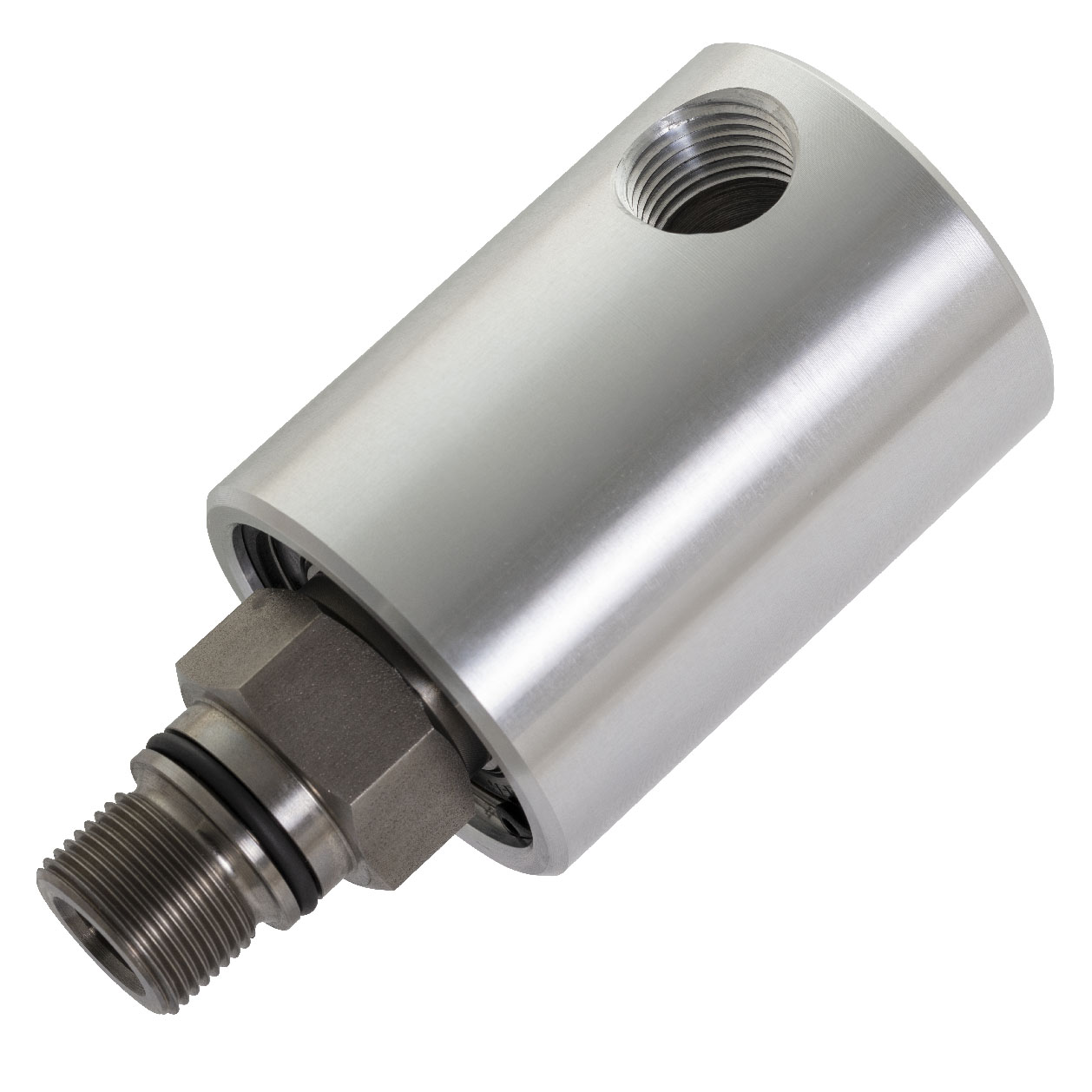

1205-272-273
- Projeto de fluxo único
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Aço ferramenta endurecido ou Grafite / Carbeto de silício
- Feltro lubrificador na cavidade do selo para serviço com ar comprimido
- Oleador para relubrificação (3 a 5 gotas / mês)
- Projeto de baixo torque
- Projeto de peso aliviado
- Carcaça em alumínio e rotor em INOX ou aço carbono, dependendo do modelo
- Rolamentos de esfera lubrificados para a vida
Polegadas
Métricas
Dimensões
A
M22x1.5 LH
B
1/2"-14 NPT
C
57 mm
C
2.244"
D1
4.744"
D1
120.5 mm
E
41.5 mm
E
1.634"
F
26 mm
F
1.024"
G
12.7 mm
G
0.5"
H
1.181"
H
30 mm
I
24.98 mm
I
0.983"
J
77 mm
J
3.031"
X
10 mm
X
0.394"
Condições de Funcionamento
Fluido
Vácuo, Ar
Ligações do rotor
M22x1.5 LH, 24.98 mm pilot
Ligações do rotor
M22x1.5 LH, 0.983" pilot
Ligações de alimentação
1/2"-14 NPT
Ar
Max. Caudal
150 CFM
Ar
Max. Caudal
4247 l/min
Ar
Max. Pressão
10 bar
Ar
Max. Pressão
150 psi
Ar
Max. Temperatura
121 °C
Ar
Max. Temperatura
250 °F
Vácuo
Max. Pressão
-0.95 bar
Vácuo
Max. Pressão
-13.75 psi
Vácuo
Max. Temperatura
121 °C
Vácuo
Max. Temperatura
250 °F
