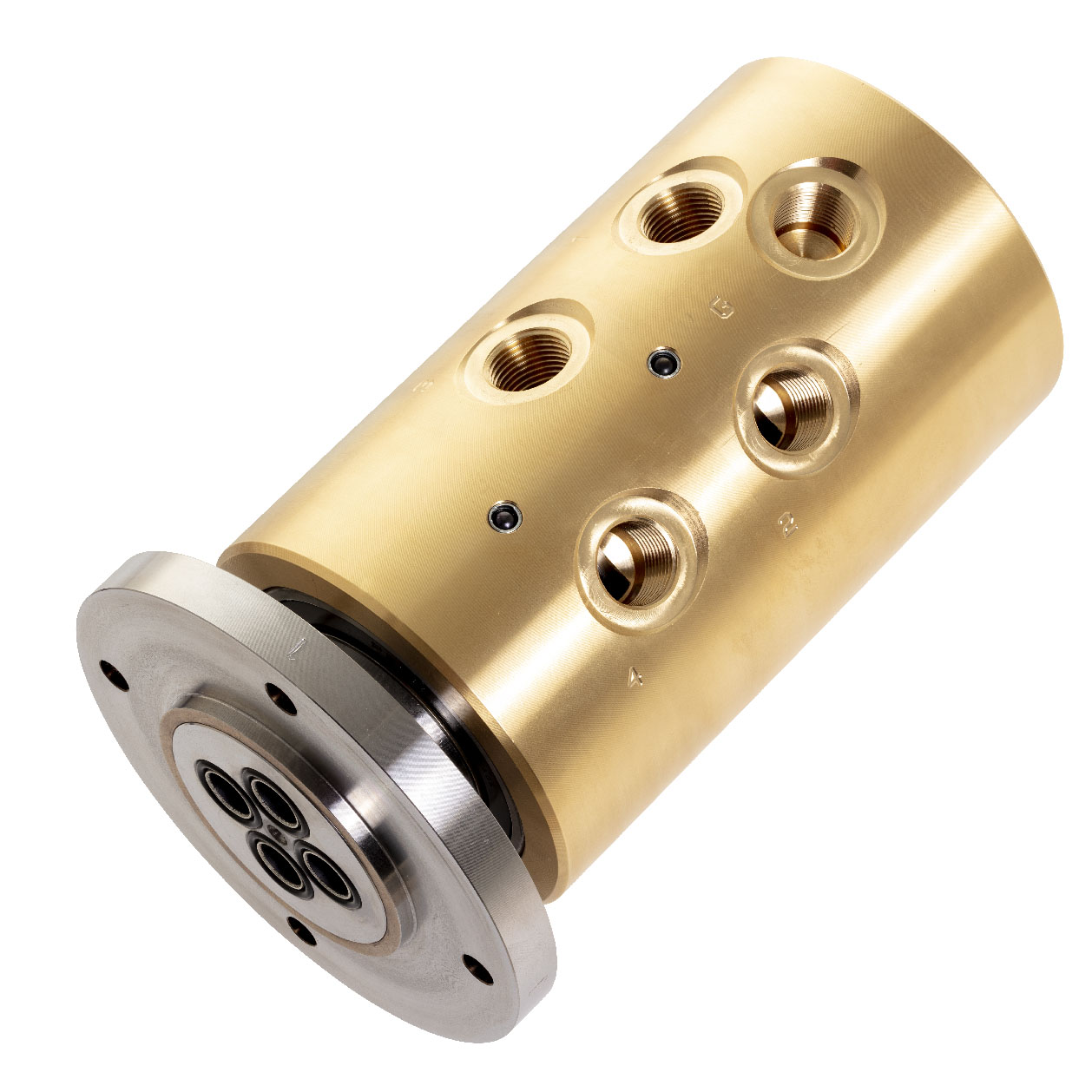

1379-160
- Quatro passagens independentes para aplicações como fixação e desmontagem, detecção de peças ou ferramentas e resfriamento do spindle
- O dreno entre as passagens 2 e 3 permite o uso de dois fluidos diferentes sem contaminação cruzada. Por exemplo, água nas passagens 1 e 2 e óleo hidráulico nas passagens 3 e 4
- Aço INOX e componentes em liga de bronze resistentes à corrosão
- Superfície de vedação em cromo duro e vedações elastoméricas
- Rolamentos de esferas duplos, com amplo espaçamento, absorvem grandes cargas laterais
- Modelos disponíveis de 5 passagens
Polegadas
Métricas
Dimensões
A
4.331"
A
110 mm
B
G 3/8"-19
C
3.465"
C
88 mm
D1
6.929"
D1
176 mm
E
1.154"
E
29.3 mm
F
0.157"
F
4 mm
G
0.472"
G
12 mm
I
60 mm
I
2.362"
J
71 mm
J
2.795"
P
Non-Threaded
X
4 mm
X
0.157"
Condições de Funcionamento
Fluido
Vácuo, Óleo hidráulico, Ar
Ligações do rotor
110 mm Flange, 60 mm pilot
Ligações do rotor
4.331" Flange, 2.362" pilot
Ligações de alimentação
G 3/8"-19
Ar
Max. Pressão
10 bar
Ar
Max. Pressão
150 psi
Ar
Max. Temperatura
80 °C
Ar
Max. Temperatura
175 °F
Óleo hidráulico
Max. Pressão
60 bar
Óleo hidráulico
Max. Pressão
870 psi
Óleo hidráulico
Max. Temperatura
80 °C
Óleo hidráulico
Max. Temperatura
175 °F
Vácuo
Max. Pressão
-0.95 bar
Vácuo
Max. Pressão
-13.75 psi
Vácuo
Max. Temperatura
80 °C
Vácuo
Max. Temperatura
175 °F
