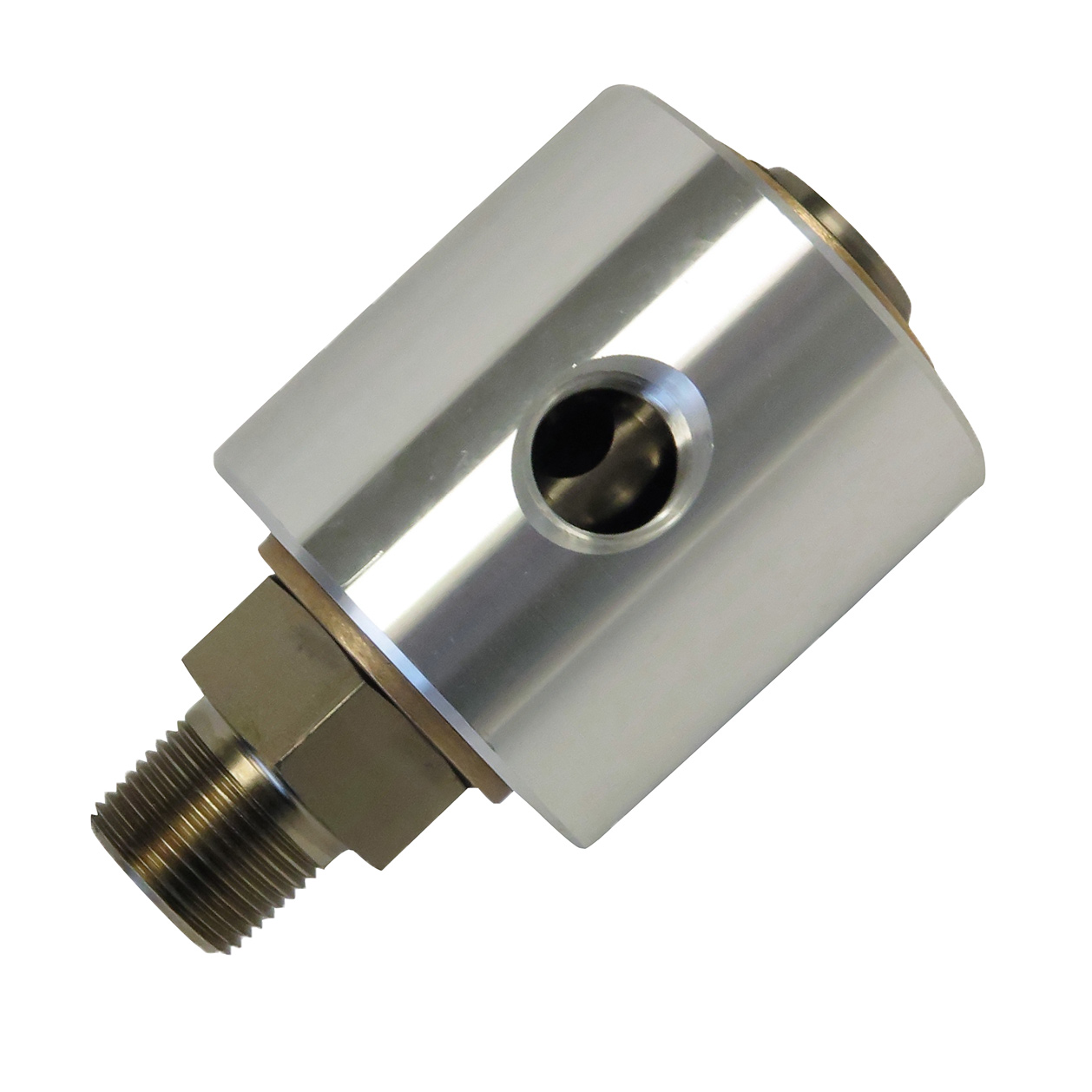

21-001-101
- Projeto de fluxo único e baixa velocidade para aplicações em ar comprimido, óleo hidráulico e fluido de freio
- União rotativa auto suportada
- Carcaça em alumínio e rotor em aço niquelado
- Mancais especiais
Polegadas
Métricas
Dimensões
A
3/4"-14 NPT RH
B
1/2"-14 NPT
C
70 mm
C
2.756"
D1
4.685"
D1
119 mm
E
1.642"
E
41.7 mm
F
22 mm
F
0.866"
G
16 mm
G
0.63"
H
36 mm
H
1.417"
J
2.614"
J
66.4 mm
Condições de Funcionamento
Fluido
Vácuo, Óleo hidráulico, Ar
Ligações do rotor
3/4"-14 NPT RH
Ligações de alimentação
1/2"-14 NPT
Ar
Max. Caudal
150 CFM
Ar
Max. Caudal
4247 l/min
Ar
Max. Pressão
10 bar
Ar
Max. Pressão
150 psi
Ar
Max. Temperatura
121 °C
Ar
Max. Temperatura
250 °F
Óleo hidráulico
Max. Pressão
207 bar
Óleo hidráulico
Max. Pressão
3000 psi
Óleo hidráulico
Max. Temperatura
121 °C
Óleo hidráulico
Max. Temperatura
250 °F
Vácuo
Max. Pressão
-0.95 bar
Vácuo
Max. Pressão
-13.75 psi
Vácuo
Max. Temperatura
121 °C
Vácuo
Max. Temperatura
250 °F
