21-001-109
- Projeto de fluxo único e baixa velocidade para aplicações em ar comprimido, óleo hidráulico e fluido de freio
- União rotativa auto suportada
- Carcaça em alumínio e rotor em aço niquelado
- Mancais especiais
Polegadas
Métricas

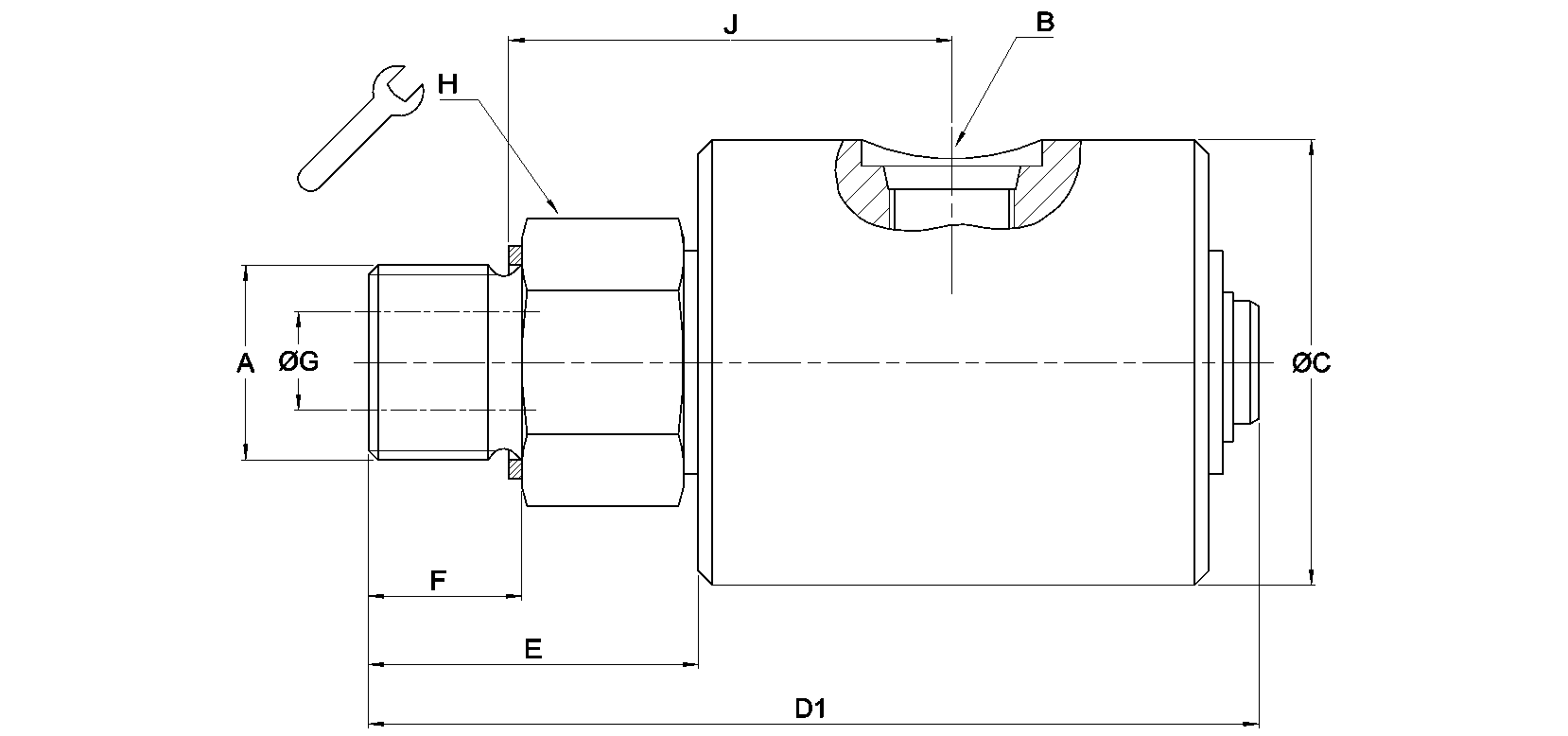

Dimensões
A
1"-14 UNS RH
B
1/2"-14 NPT
C
2.756"
C
70 mm
D1
115.4 mm
D1
4.543"
E
38.1 mm
E
1.5"
F
19 mm
F
0.748"
G
0.63"
G
16 mm
H
1.417"
H
36 mm
J
55.6 mm
J
2.189"
Condições de Funcionamento
Fluido
Vácuo, Óleo hidráulico, Ar
Ligações do rotor
1"-14 UNS RH
Ligações de alimentação
1/2"-14 NPT
Ar
Max. Caudal
150 CFM
Ar
Max. Caudal
4247 l/min
Ar
Max. Pressão
10 bar
Ar
Max. Pressão
150 psi
Ar
Max. Temperatura
121 °C
Ar
Max. Temperatura
250 °F
Óleo hidráulico
Max. Pressão
207 bar
Óleo hidráulico
Max. Pressão
3000 psi
Óleo hidráulico
Max. Temperatura
121 °C
Óleo hidráulico
Max. Temperatura
250 °F
Vácuo
Max. Pressão
-0.95 bar
Vácuo
Max. Pressão
-13.75 psi
Vácuo
Max. Temperatura
121 °C
Vácuo
Max. Temperatura
250 °F
