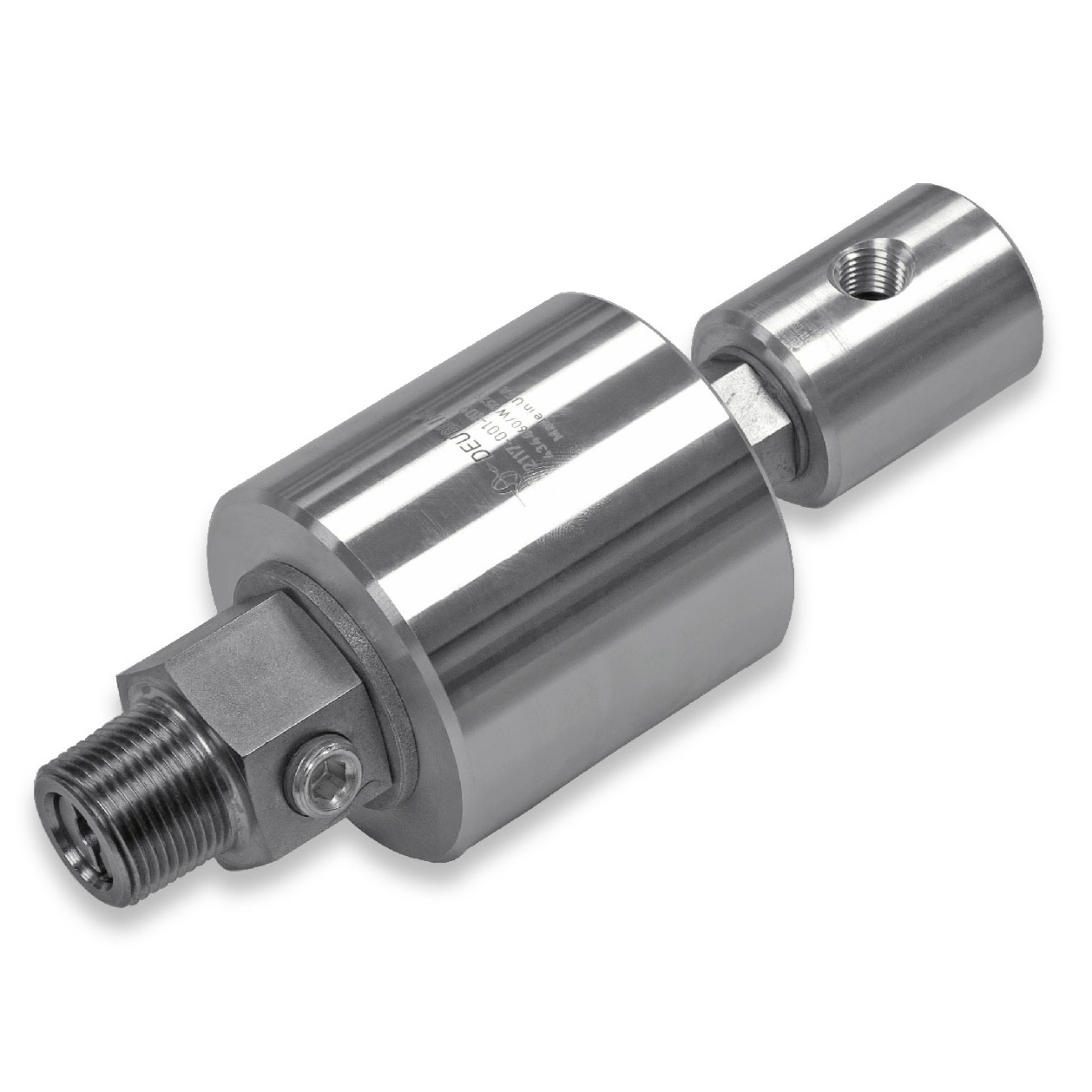

2117-001-109
- Projeto de passagem dupla em tandem para aplicações de baixa velocidade em ar comprimido, óleo hidráulico ou fluido de freio
- União rotativa auto suportada
- Sem vazamento entre canais
- Carcaça em alumínio e rotor em aço niquelado
- Mancais especiais
Polegadas
Métricas
Dimensões
A
3/4"-14 NPT RH
B
1/2"-14 NPT
C
2.752"
C
69.9 mm
D1
197 mm
D1
7.756"
E
2.004"
E
50.9 mm
F
0.874"
F
22.2 mm
G
0.252"
G
6.4 mm
H
1.378"
H
35 mm
J
71 mm
J
2.795"
K
1/4"-18 NPT
Condições de Funcionamento
Fluido
Vácuo, Óleo hidráulico, Ar
Ligações do rotor
3/4"-14 NPT RH
Ligações de alimentação
1/2"-14 NPT
Ar
Max. Caudal
150 CFM
Ar
Max. Caudal
4247 l/min
Ar
Max. Pressão
10 bar
Ar
Max. Pressão
150 psi
Ar
Max. Temperatura
121 °C
Ar
Max. Temperatura
250 °F
Óleo hidráulico
Max. Pressão
207 bar
Óleo hidráulico
Max. Pressão
3000 psi
Óleo hidráulico
Max. Temperatura
121 °C
Óleo hidráulico
Max. Temperatura
250 °F
Vácuo
Max. Pressão
-0.95 bar
Vácuo
Max. Pressão
-13.75 psi
Vácuo
Max. Temperatura
121 °C
Vácuo
Max. Temperatura
250 °F
