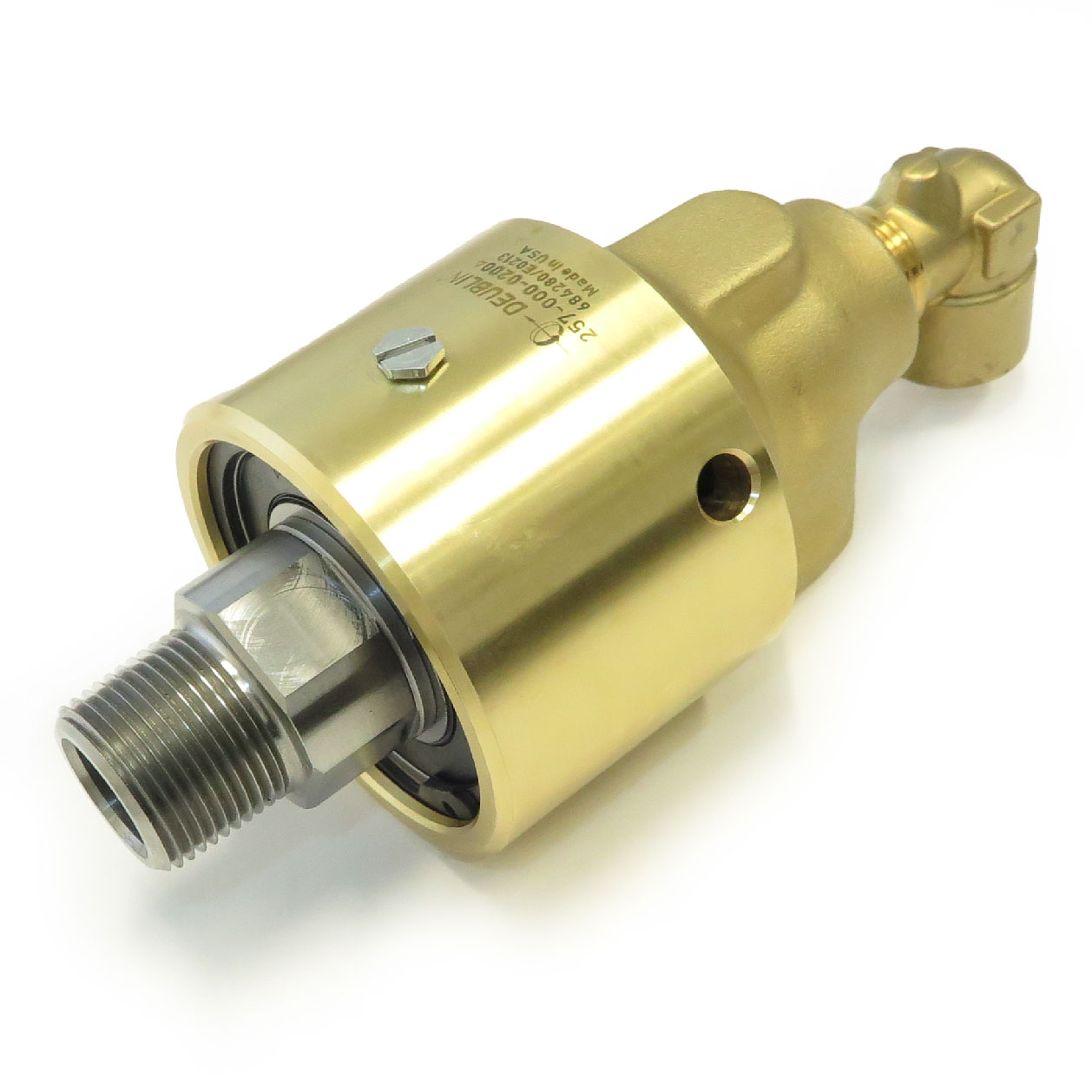

257-000-020043
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Polegadas
Métricas
Dimensões
A
3/4"-14 NPT RH
B
3/4"-14 NPT
C
73.03 mm
C
2.875"
D1
132 mm
D1
5.197"
D2
6.772"
D2
172 mm
E
37 mm
E
1.457"
F
0.866"
F
22 mm
G
0.669"
G
17 mm
H
31.8 mm
H
1.252"
J
104 mm
J
4.094"
K
1/4"-18 NPT
M
26 mm
M
1.024"
N
45 mm
N
1.772"
O
NPT 1/2"-14 RH
P
Non-Threaded
R
132 mm
R
5.197"
S3
Threaded
Condições de Funcionamento
Fluido
Água, Vapor, Óleo quente
Ligações do rotor
3/4"-14 NPT RH
Ligações de alimentação
3/4"-14 NPT
Óleo quente
Max. Caudal
13.9 GPM
Óleo quente
Max. Caudal
52.8 l/min
Óleo quente
Max. Pressão
100 psi
Óleo quente
Max. Pressão
6.9 bar
Óleo quente
Max. Temperatura
250 °F
Óleo quente
Max. Temperatura
121 °C
Vapor
Max. Caudal
58.1 GPM
Vapor
Max. Caudal
219.9 l/min
Vapor
Max. Pressão
15 psi
Vapor
Max. Pressão
1 bar
Vapor
Max. Temperatura
250 °F
Vapor
Max. Temperatura
121 °C
Água
Max. Caudal
13.9 GPM
Água
Max. Caudal
52.8 l/min
Água
Max. Pressão
750 psi
Água
Max. Pressão
51.7 bar
Água
Max. Temperatura
250 °F
Água
Max. Temperatura
121 °C
