755-707-330139
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 janelas de respiro
- Carcaça padrão de ferro fundido, carcaça opcional de ferro fundido niquelado
- Rotor em aço
Polegadas
Métricas

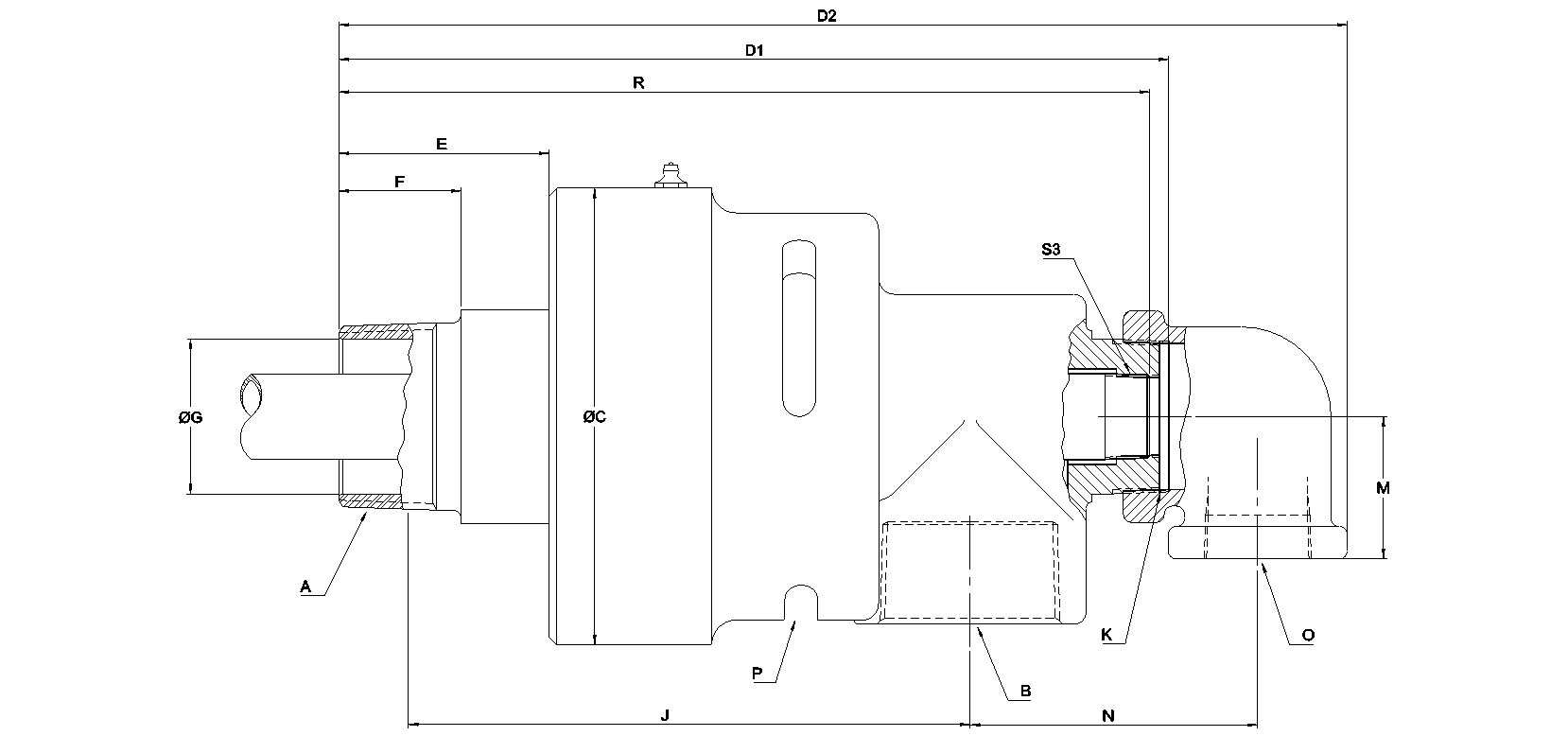

Dimensões
A
G 2-1/2"-11 RH
B
2-1/2"-8 NPT
C
7.008"
C
178 mm
D1
324.4 mm
D1
12.772"
D2
15.394"
D2
391 mm
E
82 mm
E
3.228"
F
38 mm
F
1.496"
G
2.374"
G
60.3 mm
J
8.189"
J
208 mm
K
G 1-1/2"-11
M
2.244"
M
57 mm
N
4.409"
N
112 mm
O
NPT 1-1/2"-11.5 RH
P
Non-Threaded
R
12.598"
R
320 mm
S3
Threaded
Condições de Funcionamento
Fluido
Água, Vapor
Ligações do rotor
G 2-1/2"-11 RH
Ligações de alimentação
2-1/2"-8 NPT
Vapor
Max. Caudal
765 GPM
Vapor
Max. Caudal
2896 l/min
Vapor
Max. Pressão
1 bar
Vapor
Max. Pressão
15 psi
Vapor
Max. Temperatura
121 °C
Vapor
Max. Temperatura
250 °F
Água
Max. Caudal
183.6 GPM
Água
Max. Caudal
695 l/min
Água
Max. Pressão
13.8 bar
Água
Max. Pressão
200 psi
Água
Max. Temperatura
121 °C
Água
Max. Temperatura
250 °F
