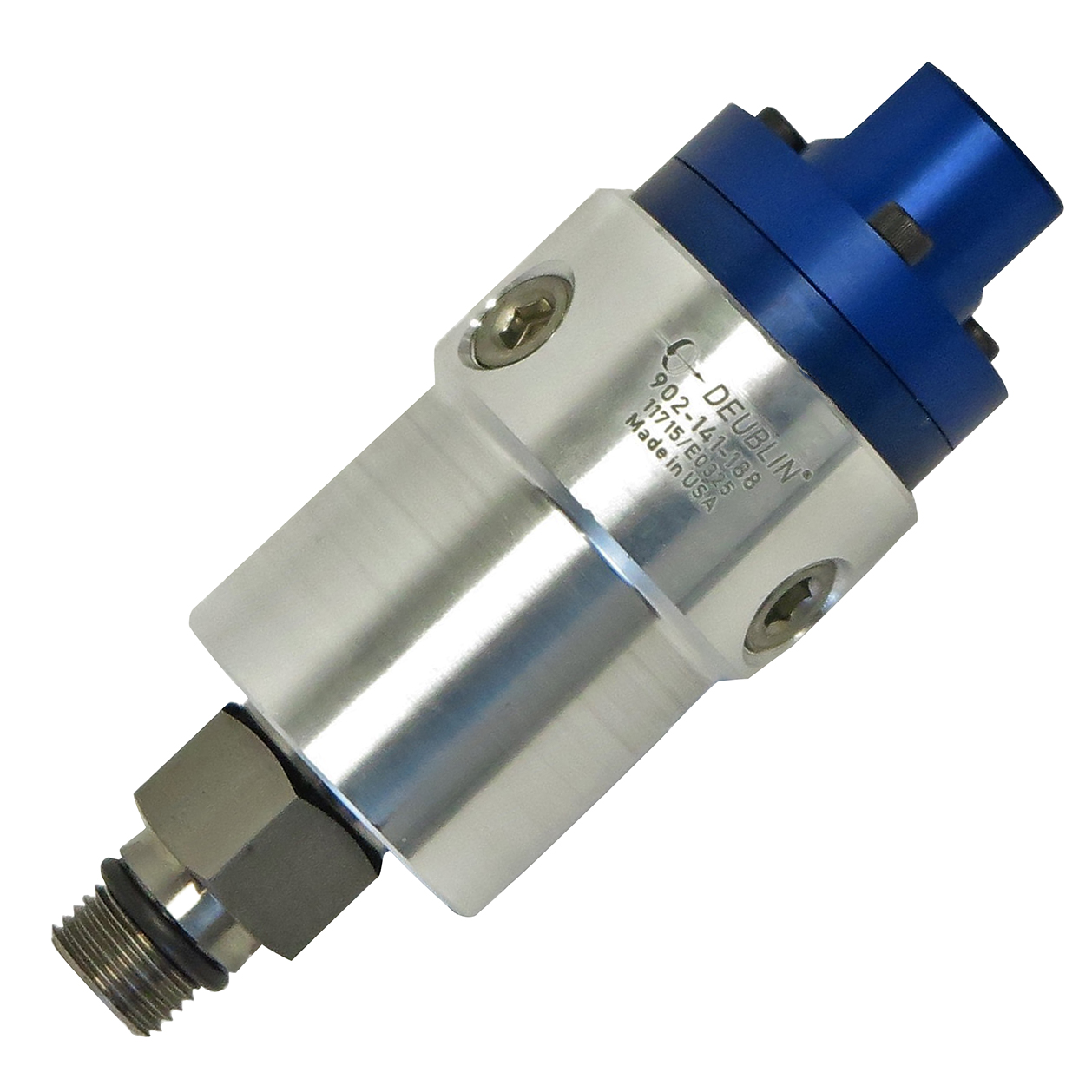

902-141-188
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Polegadas
Métricas
Dimensões
A
M16x1.5 LH
B
3/8"-19 PT
C
1.949"
C
49.5 mm
D1
5"
D1
127 mm
E
1.22"
E
31 mm
F
0.63"
F
16 mm
G
0.354"
G
9 mm
H
0.945"
H
24 mm
I
0.708"
I
17.993 mm
J
111 mm
J
4.37"
L
22 mm
L
0.866"
P
PT 1/4"-19
X
0.197"
X
5 mm
Condições de Funcionamento
Fluido
MQL / Quantidade mínima de lubrificante, Fluido refrigerante de usinagem
Ligações do rotor
M16x1.5 LH, 17.993 mm pilot
Ligações do rotor
M16x1.5 LH, 0.708" pilot
Ligações de alimentação
3/8"-19 PT
Fluido refrigerante de usinagem
Max. Caudal
21.7 GPM
Fluido refrigerante de usinagem
Max. Caudal
82 l/min
Fluido refrigerante de usinagem
Max. Pressão
69 bar
Fluido refrigerante de usinagem
Max. Pressão
1000 psi
Fluido refrigerante de usinagem
Max. Temperatura
71 °C
Fluido refrigerante de usinagem
Max. Temperatura
160 °F
MQL / Quantidade mínima de lubrificante
Max. Caudal
72.1 CFM
MQL / Quantidade mínima de lubrificante
Max. Caudal
2040 l/min
MQL / Quantidade mínima de lubrificante
Max. Pressão
10 bar
MQL / Quantidade mínima de lubrificante
Max. Pressão
150 psi
MQL / Quantidade mínima de lubrificante
Max. Temperatura
71 °C
MQL / Quantidade mínima de lubrificante
Max. Temperatura
160 °F
